¿Puede el sustrato inteligente multicapa AlN revolucionar el embalaje de productos electrónicos de potencia DBC y AMB?
Sustratos de AlN que revolucionan el embalaje de electrónica de potencia
Descripción general de los sustratos de nitruro de aluminio (AlN) en electrónica de potencia
En el campo de la electrónica de potencia, con el continuo aumento de la densidad de potencia, la gestión térmica se ha convertido en un factor clave que restringe el rendimiento y la fiabilidad del sistema. El nitruro de aluminio (AlN), como material con alta conductividad térmica (hasta 170 W/mK) y excelente aislamiento eléctrico, se está convirtiendo gradualmente en el sustrato central de los paquetes de electrónica de potencia de alto rendimiento. Las características de bajo coeficiente de expansión térmica (CTE) de AlN le permiten lograr una buena combinación de tensiones térmicas con otros materiales clave como el silicio, lo que proporciona una base sólida para construir sistemas electrónicos de potencia estables y eficientes. El objetivo de este artículo es analizar el sustrato multicapa inteligente basado en AlN y su aplicación en sustratos de electrónica de potencia de cobre unido directamente (DBC) y soldadura fuerte con metal activo (AMB), con el fin de proporcionar una nueva idea para la innovación y el desarrollo de envases de electrónica de potencia. tecnología.
Ventajas únicas de los sustratos de nitruro de aluminio (AlN)
Sustratos de AlN Son ideales para una disipación eficiente del calor debido a su excelente conductividad térmica. En los dispositivos electrónicos de potencia, la gestión del calor es crucial y la eficiente capacidad de transferencia de calor del AlN puede reducir eficazmente la temperatura de funcionamiento del dispositivo, prolongar la vida útil y mejorar la estabilidad del sistema. Al mismo tiempo, el AlN, como potente aislante eléctrico, garantiza la seguridad eléctrica del sistema electrónico de potencia y evita fallos provocados por fugas de corriente o cortocircuitos. Además, las características de bajo CTE del AlN minimizan la diferencia en el estrés térmico entre este y otros materiales comúnmente utilizados (como el silicio y la cerámica), lo que ayuda a reducir los problemas de estrés térmico durante el embalaje y mejora la confiabilidad del paquete y la estabilidad a largo plazo.
Diseño e innovación de sustratos inteligentes de AlN multicapa
Sobre la base de mantener las ventajas de una alta conductividad térmica y un CTE bajo, el sustrato inteligente de AlN multicapa logra un diseño de circuito más complejo y una integración de funciones a través del diseño de estructura multicapa. Este diseño no solo optimiza la ruta de conducción del calor, mejora la eficiencia de disipación del calor, sino que también brinda más posibilidades para la integración del sistema. Por ejemplo, se pueden integrar componentes inteligentes como sensores de temperatura y unidades de control de gestión térmica en estructuras multicapa para lograr monitoreo y regulación de la temperatura en tiempo real, mejorando aún más el nivel de inteligencia de los sistemas electrónicos de potencia. Además, el diseño multicapa también mejora la resistencia mecánica del sustrato y mejora la adaptabilidad a condiciones de trabajo complejas.
Aplicaciones de la tecnología DBC y AMB en sustratos de AlN

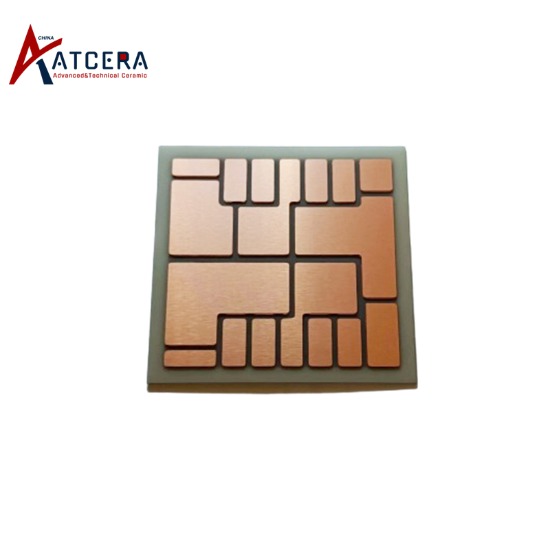

La tecnología DBC utiliza la alta conductividad eléctrica del cobre y la alta conductividad térmica del AlN y, mediante el proceso de unión directa, la capa de cobre se une firmemente al sustrato de AlN para formar un sustrato electrónico de potencia con una disipación de calor eficiente. Este sustrato no sólo tiene una excelente conductividad térmica, sino que también mantiene un buen aislamiento eléctrico y es adecuado para aplicaciones de electrónica de potencia con alta densidad de potencia y altos niveles de voltaje. La tecnología AMB realiza la conexión directa entre AlN y el metal (como el cobre) a través de la capa metálica activa, mejorando aún más la eficiencia de la transferencia de calor y reduciendo la resistencia térmica de la interfaz. El sustrato AMB ha mostrado amplias perspectivas de aplicación en vehículos de nueva energía, redes inteligentes, generación de energía eólica y otros campos, brindando un fuerte apoyo para la construcción de sistemas electrónicos de potencia eficientes y confiables.
En resumen, el sustrato multicapa inteligente basado en ALN y su aplicación en sustratos de electrónica de potencia DBC y AMB han abierto un nuevo camino para la innovación y el desarrollo de la tecnología de embalaje de electrónica de potencia. Al aprovechar al máximo las ventajas únicas de los materiales AlN, combinados con un diseño inteligente de múltiples capas y una tecnología de embalaje avanzada, no solo mejora significativamente la eficiencia de la gestión térmica y el rendimiento eléctrico de los sistemas electrónicos de potencia, sino que también proporciona un sólido soporte técnico para promover la rápido desarrollo de nuevas energías, redes inteligentes y otros campos. En el futuro, con el progreso continuo de la ciencia de los materiales y la tecnología de embalaje, se espera que los sustratos multicapa inteligentes basados en ALN desempeñen un papel importante en una gama más amplia de campos, contribuyendo a la construcción de sistemas electrónicos de potencia más eficientes, inteligentes y fiables.
